轻质浇注料的炸裂怎么处理，一是采用合理的干燥加热制度，控制轻质浇注料内部Z大蒸汽压力值;二是在轻质浇注料中添加防炸裂剂，以增大硬化体的透气率，降低浇注料内部Z大蒸汽压力值。后一方法目前得到广泛应用。常用的添加剂有金属铝粉、有机纤维和乳酸铝等。

较低的透气率使得干燥时在浇注料的内部产生较大的蒸汽压力，当蒸汽压力超过浇注料抗张强度时就发生剥落和炸裂。炸裂与透气率和热导率有关，浇注料的透气率越小，热导率越大，加热时产生的水蒸气压力就越大。浇注料的抗张强度约为抗折强度的1/5，对内部蒸气压如不加以控制，很容易发生炸裂。

该反应的快慢与铝粉的种类、细度和浇注料养护温度有关，养护温度越高，反应越快，生成的氢气也越多。这一反应产生的气体，改变了浇注料内部的气孔孔径分布，提高了浇注料的透气率，加入铝粉后，浇注料内部形成均匀的开口气孔，透气率显著增加。因此，在加热过程中，浇注料内部水分易畅通排出，不易发生炸裂。此外，掺入铝粉，使浇注料强度提高，但H2是易燃气体，局部聚积会发生爆炸，所以使用时要小心。

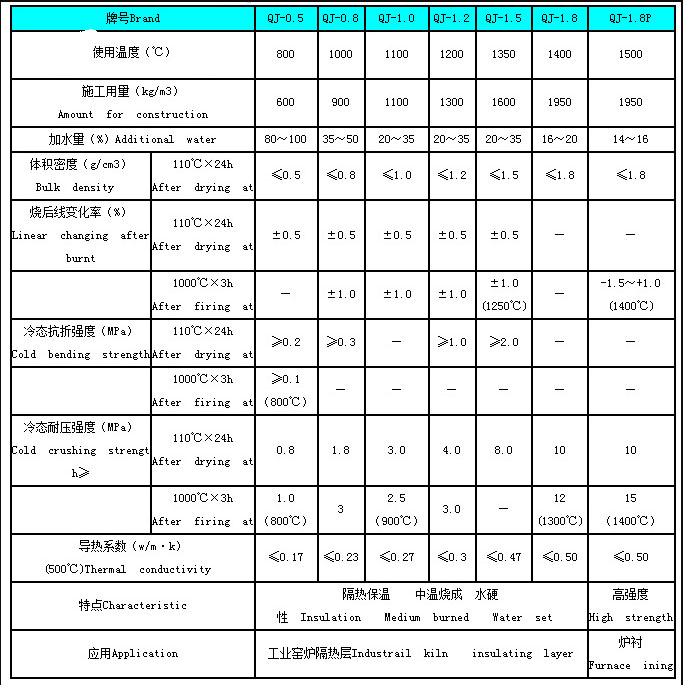

轻质浇注料厂家四季火耐材对轻质浇注料的炸裂怎么处理的说明，生产不沾铝浇注料，低水泥浇注料，高铝浇注料，轻质浇注料，耐火浇注料，耐磨浇注料等。四季火耐材先后开发出焦化、建材、钢铁、有色、电力等行业用硅酸铝系列、硅质系列、碱性系列、轻质隔热砖系列等定型制品及不同材质的浇注料、自流料、可塑料等不定型材料。
