欢迎来到四季火耐火材料有限公司!
24小时服务热线

13333816655

耐火泥

PRODUCT CENTER

耐材常识

INDUSTRY TRENDS

企业案例

BUSINESS CASE

联系我们

CONTACT US

郑州四季火耐火材料有限公司

联系电话:13333816655

公司邮箱:sjhnhcl@163.com

公司地址:河南省新密市宋楼工业园区

耐火泥

当前位置:首页>>耐火辅料>>耐火泥

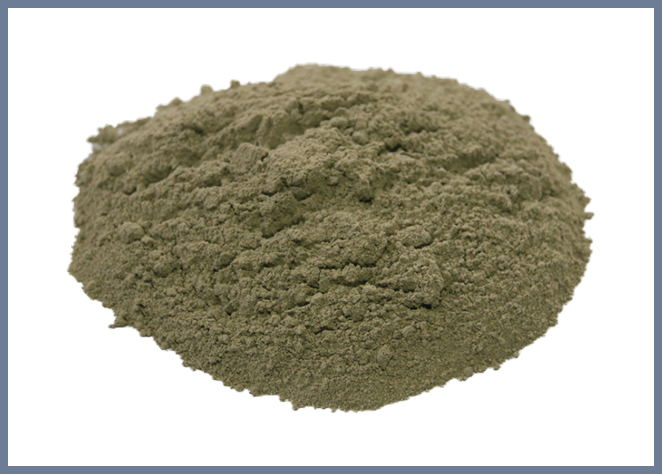

水玻璃耐酸胶泥

  • 材质:水玻璃

  • 耐火度:

  • 体积密度:

  • 抗压强度:15

  • 产品简介:水玻璃耐酸胶泥(简称水玻璃胶泥)是以水玻离为胶结料,以氟硅酸钠为固化剂,以耐酸粉 ( 石英粉、铸石粉、瓷粉、辉绿岩粉等 ) 为填充料,以耐酸砂 ( 石英砂,配胶泥时不掺 ) 为骨

产品详情介绍

水玻璃耐酸胶泥(简称水玻璃胶泥)是以水玻璃为胶结料,以氟硅酸钠为固化剂,以耐酸粉 ( 石英粉、铸石粉、瓷粉、辉绿岩粉等 ) 为填充料,以耐酸砂 ( 石英砂,配胶泥时不掺 ) 为骨料,按一定比例配制而成。

1 、水玻璃砂浆及胶泥的用途及优缺点

用途:水玻璃胶泥主要用于砌筑耐酸块材、管道接外口等;水玻璃砂浆既可用于砌筑耐酸块材又可用作抹面层。耐酸块材包括各种天然与人造的砖板。表面较平整、光滑的块材可采用胶泥砌筑和勾缝;表面较粗糙的块材如耐酸混凝土预制块、花岗岩块材等,可采用砂浆砌筑和勾缝。
优点:强度高,粘结力强,对高浓度强氧化性酸的耐腐蚀效果优良,成本低,取材容易。
缺点:材料收缩性较大,凝固时间长,不耐,抗渗耐水性较差,而且施工条件要求较高。



2 、水玻璃砂浆及胶泥的技术指标见表 1 。

项目

技术指标

胶泥

砂浆

凝结时间

初凝( min )>

30



终凝( h )<

8



抗拉强度( MPa )>

2.5



抗压强度( MPa )≥



15

与耐酸砖粘结强度( MPa )≥

1.0



浸酸安定性

合格

合格

吸收率(煤油吸收法)( % )<

16



3 、使用材料质量要求



(1) 水玻璃:
施工用水玻璃的密度 ( 20 ℃ , g / ㎝ 3 ) 应在 1.40 ~ 1.43 范围内;模数应为 2.6 ~ 2.9 之间。
(2) 氟硅酸钠:纯度不应小于 95 %,含水率不应大于 1.0 %。细度要求全部通过孔径 0.15mm 的筛。
(3) 粉料:耐酸率不应小于 95 %,含水率不应大于 0.5 %,细度要求 0.1 5 ㎜ 筛孔筛余量不大于 5 %, 0.0 9 ㎜ 筛孔筛余量应为 10 %~ 30 %。
(4) 细骨料:耐酸率不应小于 95 %,含水率不应大于 1 %,并不得含有泥块。含泥量不应大于 1 %,粒径不应大于 1.2mm 。


4 、水玻璃砂浆、胶泥配合比可参考表 2 。





材料名称

配合比(㎏)

水玻璃

氟硅酸钠

粉料

细骨料

铸石粉

铸石粉:石英粉 =1 : 1

水玻璃胶泥

1

100

1 5 ~ 18

25 5 ~ 270





2

100

1 5 ~ 18



22 0 ~ 240



水玻璃砂浆

1

100

1 5 ~ 17

20 0 ~ 220



25 0 ~ 270

2

100

1 5 ~ 17



200 ~ 220

25 0 ~ 260



注:表中氟硅酸钠用量是按水玻璃中氧化钠含量的变动而调整的,氟硅酸钠纯度按 l00% 计。



5 、水玻璃砂浆、胶泥的搅拌方法
(1) 机械搅拌:

先将粉料、细骨料与氟硅酸钠加入搅拌机内,干拌均匀,然后加入水玻璃湿拌,湿拌时间不应小于 2min 。当配制水玻璃胶泥时,不加细骨料。



(2) 人工搅拌:
先将粉料与氟硅酸钠混合;过筛两遍后,加入细骨料干拌均匀,然后逐渐加入水玻璃湿拌,直至均匀。当配制水玻璃胶泥时,不加细骨料。



6 、水玻璃砂浆、胶泥的施工要点
(1) 水玻璃砂浆、胶泥应在 1 0 ℃ 以上的环境温度下施工,相对湿度不宜大于 80 %。施工前应将层表面清理干净,凹处用 1 : 3 水泥砂浆补平,凸处剔平。

(2) 要求原材料使用时的温度不应低于 10 ℃ 。
(3) 水玻璃砂浆抹面应分层进行,每层厚度,立面不宜大于 5mm ,平面不宜大于 l 0mm 。抹前应先在层上涂刷两层水玻璃胶泥,每次涂刷或抹面均应在干燥后进行。
(4) 水玻璃胶泥的施工稠度一般为 70 ~ 150mm ;水玻璃砂浆用于砌筑时为 3 0 ~ 40mm ,用于抹面时为 40 ~ 60mm 。



7 、养护与酸化处理
(1) 养护:

水玻璃砂浆、胶泥施工完毕,需在干燥环境中养护,严禁与水或水蒸气接触,并应防止早期过快脱水。其养护时间为:环境温度为 10 ~ 20 ℃ 时不少于 12d ; 21 ~ 30 ℃ 时不少于 6d ; 31 ~ 3 5 ℃ 时不少于 3d 。



(2) 酸化处理:
为了提高水玻璃砂浆抹面性能,对养护后的抹面进行酸化处理是必要的。酸化处理是用酸性溶液通 过浸泡或涂刷方法对抹面进行处理,使其未经反应的水玻璃分解成硅酸凝胶,从而提高耐腐蚀能力。其方法是用浓度为 20 %~ 25 %的或 30 %~ 40 %的硫酸刷洗表面,每次刷洗时间应间隔 8h 。酸洗后表面会出现白色的结晶物,应在下次刷洗前擦去,直至表面不析出结晶物为止。
